RAID 기능을 통한 녹화 데이터의 신뢰성 향상

RAID(Redundant Array Independent Disk)는 여러 개의 하드 디스크에 중복된 데이터를 나누어 저장 하거나, 미리 할당한 패리티 영역을 활용하여 하드 디스크에 문제가 발생한 경우에도 이를 복구할 수 있는 기능입니다. HD400/800/1600F-PDR 및 HD1600F-R은 내부에 5개까지의 하드 디스크 장착이 가능하며, 이들을 이용하여 하드 디스크의 장착 개수에 따라 RAID 레벨 1,5,10을 구성할 수 있습니다. 또한, 고장난 하드 디스크를 새 하드 디스크로 교체하면 자동으로 데이터를 복구하는 Auto Rebuild 기능을 제공 합니다.

웹게이트는 하드웨어 칩셋에 의한 RAID 레벨 1,5,10을 제공하는 HD DVR을 제공하고 있습니다. 하드 디스크 녹화정보의 손상시 이를 복구할 수 있도록 지원하여 녹화 데이터에 대한 신뢰성을 높였습니다.

웹게이트 RAID의 특징

    • 하드 디스크의 장착 개수에 따라 RAID 레벨 1,5,10 지원
     • 타사의 소프트웨어 RAID에 비해 높은 안정성을 제공하는 하드웨어 RAID 적용
     • 1개의 하드 디스크가 고장나도 데이터의 손실없이 나머지 하드 디스크에 계속 영상을 저장
     • 고장난 하드 디스크의 교체시, 자동복구 기능(Auto Rebuild)을 제공. 자동복구 기능의 수행 중에도 녹화 지속

하드 디스크의 갯수와 RAID의 구성방법

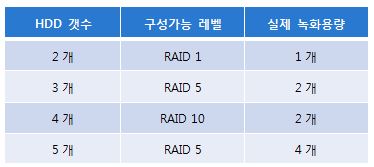

     •   DVR 내부에 장착되는 하드 디스크의 갯수에 따라, 지원될 수 있는 RAID 레벨은 달라집니다.
     •   지원되는 RAID 레벨은 다음의 표를 참조하시기 바랍니다.

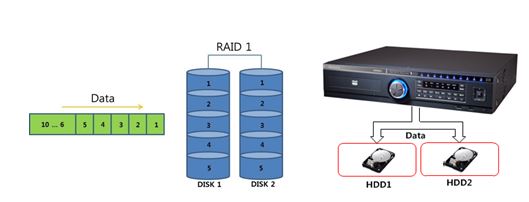

 RAID 1

       •   흔히 Mirroring으로 불리우며, HD1600F-PDR의 내부에 하드디스크를 2개 장착하여, 하나의 데이터를 2개의 하드디스크에
            동시에 기록하는 방법입니다.
       •   즉, 한 개의 하드 디스크에 문제가 발생해도, 나머지 하드 디스크를 통하여 데이터를 복원할 수 있습니다.
       •   높은 안정성이 장점이나, 전체 디스크 용량 대비 사용가능한 용량은 절반이 됩니다.
       •   HD1600F-PDR에 2개의 하드디스크를 장착하여 RAID를 구성하는 경우에는 RAID1을 이용해야 합니다.
       •  HD1600F-PDR의 경우, RAID5를 사용하게 되면, 최고 녹화 성능이 480fps에서 320fps로 감소 됩니다.
          다른 DVR의 모델의 경우에는 녹화성능의 저하가 발생하지 않습니다.

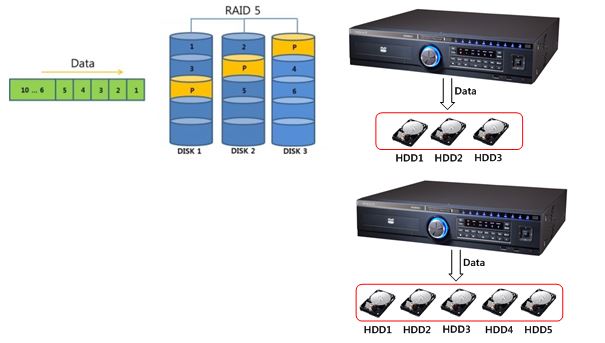

RAID 5

      •   RAID 0 또는 RAID 1 이외의 레벨로 RAID 시스템을 구성하는 경우에는, 하드디스크 오류를 확인하기 위한 용도로 하드디스크의
          일정한 공간은 Parity를 위해 사용됩니다.
      •   RAID 레벨 5의 시스템은 설치되어 있는 각각의 하드디스크의 일정공간을 Parity 확인을 위한 공간으로 할당합니다.
      •   RAID 5의 구성을 위해서는 HD1600F-PDR의 내부에 3개 또는 5개의 하드 디스크가 장착되어야 하며, 실제 사용 가능한
          하드디스크의 용량은 (N)-1이 됩니다.

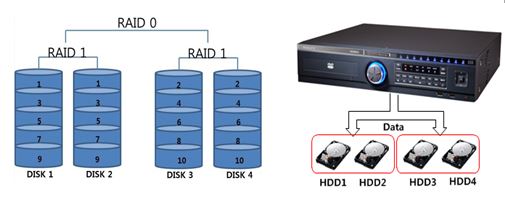

 RAID 10

      •   RAID 1의 미러링과 RAID 0의 Striping 기능을 합쳐놓은 시스템입니다.
      •   즉, HD1600F-PDR의 내부에 하드디스크를 4개 장착하여, 하나의 데이터를 2개의 하드디스크에 동시에 기록하며
          (RAID 1, Mirroring), 이와 더불어 아래 그림과 같이 Disk 1, 2와 Disk 3, 4는 마치 1개의 하드디스크 처럼 쓰여지게 됩니다.
          (RAID 0, Striping)
      •   RAID 10의 구성을 위해서는 HD1600F-PDR의 내부에 4개의 하드디스크가 장착 되어야 하며, 실제 사용 가능한 하드디스크의
         용량은 하드디스크의 갯수(N)/2가 됩니다.
